称重配件

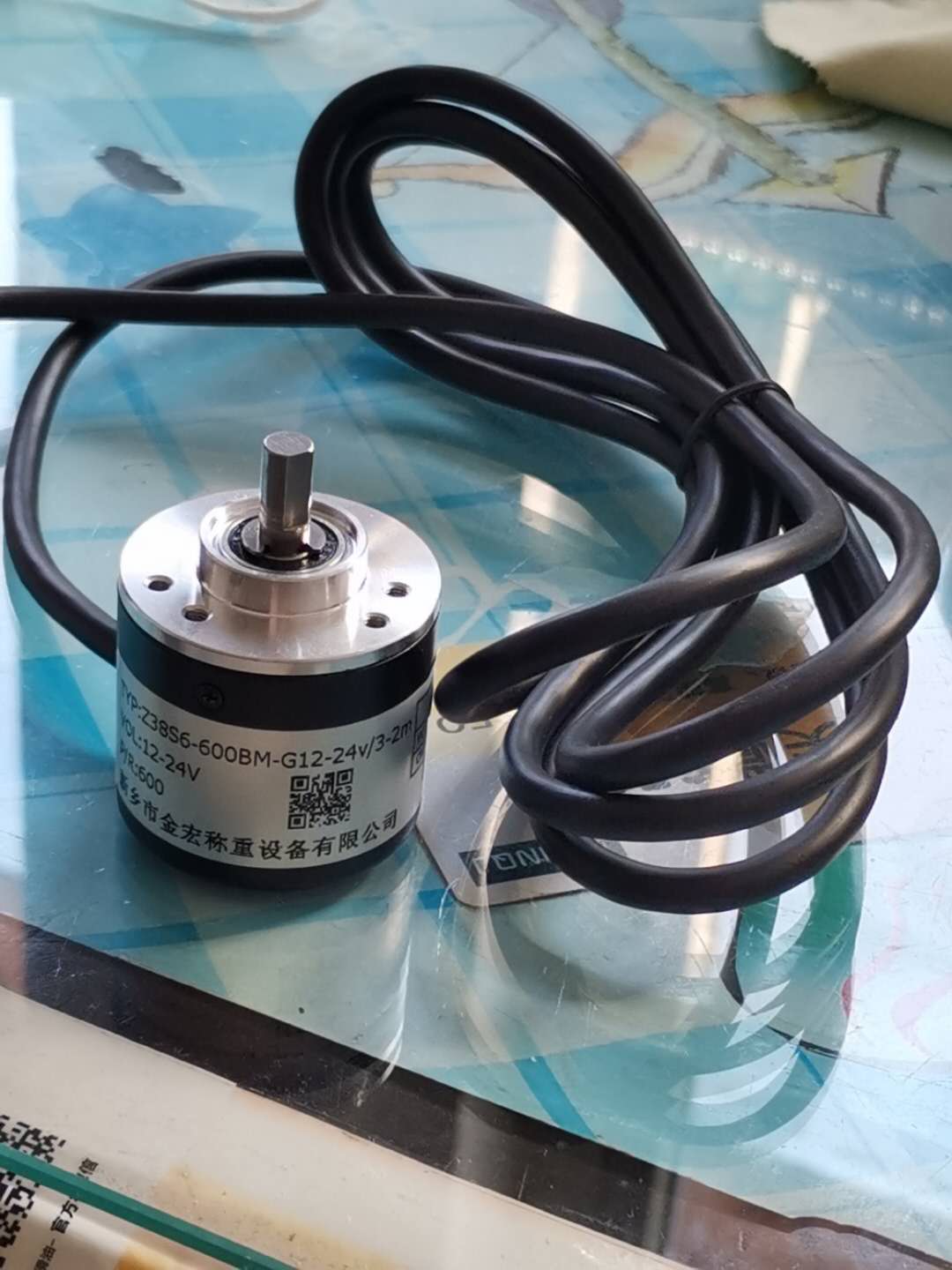

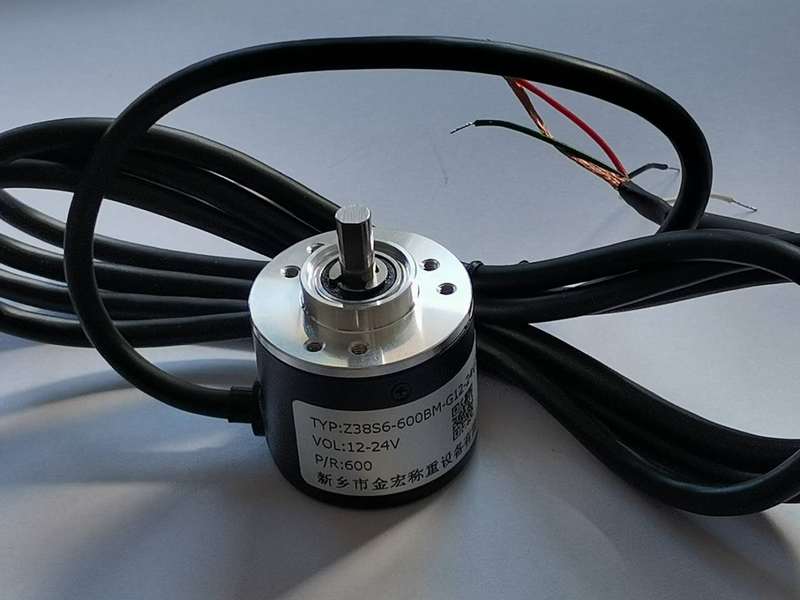

JH-Z38S6型速度传感器

JH-Z38S6型速度传感器
【产品简介】

       测速传感器(俗称测速编码器)安装在皮带机尾部滚筒,测速大直径滚筒或测速滚轮上,测速滚筒/滚轮安装在回程皮带的上表面,消除了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器,皮带运行时,速度传感器发出一系列速度脉冲,每一个脉冲代表皮带行程的一个单位长度,脉冲频率和皮带速度成正比。


基本配置


适用范围

       JH-Z38S6型速度传感器具有结构简单,操作方便,便于系统管理等,广泛应用于电力、冶金、煤炭、化工、食品、烟草、建材、港口等行业的称重给煤机、电子皮带秤、螺旋称重给料机、配料秤、称重给料机设备。

功能特点

激励电压:24VDC±5%;
软连接技术,更有效地保护了测速度且提高了设备的使用寿命。
测速传感顺软连接、万向节、关节轴承等皮带秤配件。
无碳刷脉冲发生器,不需调整,无需维修;
封闭性能好,适用于户外安;
适应温度:-20℃~60℃;
铸铝外壳,具有良好的屏蔽性
温度灵敏度:零值时为±0.0003% ,满值时为±0.0004%

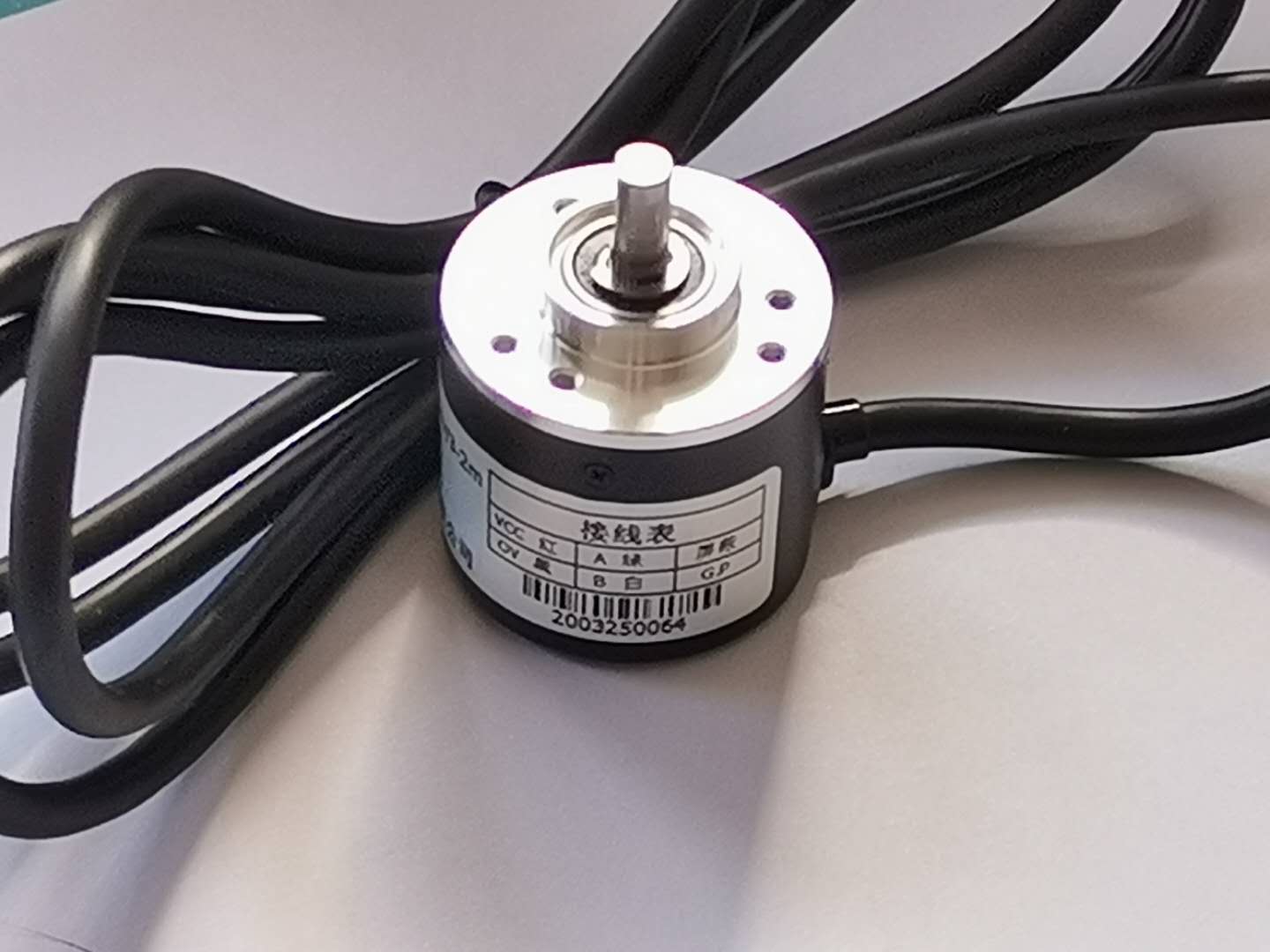

速度传感器接线方法:
接线:打开盖子,按图标识接线,接线后盖好上盖。注意上盖和接线口的密封。
将安装支架架焊接在机架上,速度传感器固定在支架上;
使用软连接把速度传感器和测速滚筒轴心连接起来,保持速度传感器轴心与测速滚筒轴心在一条线上;另一端连接称重仪表9、10/11号端子安装说明书接线;
工作条件和安装条件
环境温度:-32℃—-60℃
电源电压:24VDC(±10%、-15%)、50HZ(±2%)

主要参数

空心轴内径:φ6
电源电压:12VDC;15VDC,24VDC
消耗电流:≤150mA
输出电压:0.5V~10.0V
响应频率:8.5KHz
允许机械转数:≤1000r/min
启动力矩:1×102  N.m
使用温度:-10℃~70℃
相对湿度:≤95
构造:防尘
重量:0.2Kg
