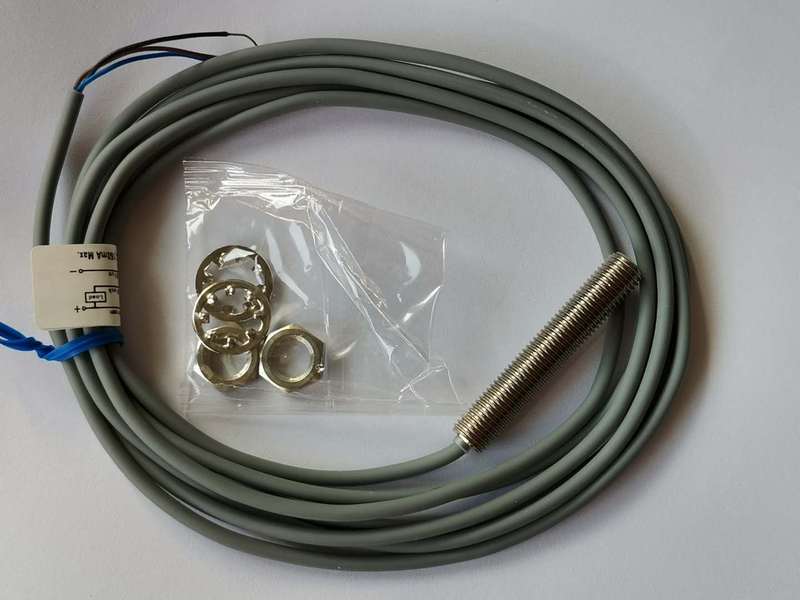

JH-M08齿轮速度传感器

【产品简介】: JH-M08齿轮测速传感器是采用电磁感应原理来达到测速目的，具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾，油气，水气等恶劣环境中使用。使用时应在被测量转速的轴上装一齿轮（正、斜齿轮或带槽圆盘都可以）将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。 ...

当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
            F＝（n/60）×Z
式中：F为频率     Hz／秒
      n为被测轴转速   转／分
      Z为齿轮齿数

1、直流电阻：200±15Ω(25℃)
2、测速齿轮形式：模数2 ~ 4（渐开线齿轮）
3、工作温度：-10 ~ 120℃
4、抗振动：20g
5、螺纹规格：Φ16传感器（M16×1）
6、重量：约120g
7、转速与输出电压关系(传感器与齿轮间隙为0.8mm,传感器输出电压为峰峰值)。

8、检测距离 3mm，响应频率2000Hz。
